射频电路指处理信号的电磁波长与电路或器件尺寸处于同一数量级的电路，作为PCB设计工程师，你当然得了解。本文，我们就先来学习一些基础术语吧。
1. 射频 RF(Radio Frequency)
射频是电磁波按应用划分的定义，专指具有一定波长可用于无线电通信的电磁波。频率范围定义比较混乱，资料中有30MHz至3GHz，也有300MHz至40GHz，与微波有重叠;另有一种按频谱划分的定义，是指波长从1兆m至1m范围内的电磁波，其相应的频率从30Hz至300MHz；射频（RF）与微波的频率界限比较模糊，并且随着器件技术和设计方法的进步还有所变化。
2. 微波 Microwaves
微波是电磁波按频谱划分的定义，是指波长从1m至0.1mm范围内的电磁波，其相应的频率从0.3GHz至3000GHz。这段电磁频谱包括分米波(频率从0.3GHz至3GHz)\厘米波(频率从3GHz至30GHz)\毫米波(频率从30GHz至300GHz)和亚毫米波(频率从300GHz至3000GHz，有些文献中微波定义不含此段)四个波段（含上限，不含下限）。具有似光性、似声性、穿透性、非电离性、信息性五大特点。
3. 微带线 Microstrip

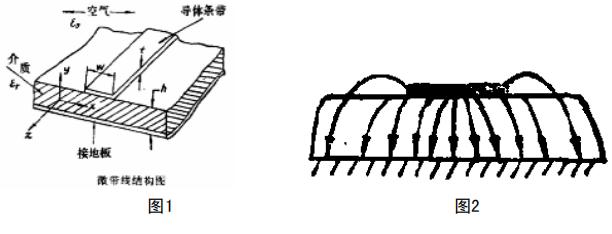

一种传输线类型。由平行而不相交的带状导体和接地平面构成。微带线的结构如图1所示它是由导体条带（在基片的一边）和接地板（在基片的另一边）所构成的传输线。微带线是由介质基片，接地平板和导体条带三部分组成。在微带线中，电磁能量主要是集中在介质基片中传播的如图2所示。
4. 趋肤效应
趋肤效应---又叫集肤效应，当高频电流通过导体时，电流将集中在导体表面流通，这种现象叫趋肤效应。在高频下，电流仅在导体表面的一个薄层内传输。
5. 特性阻抗
特性阻抗：又称“特征阻抗”，它不是直流电阻，属于长线传输中的概念。在高频范围内，信号传输过程中，信号沿到达的地方，信号线和参考平面（电源或地平面）间由于电场的建立，会产生一个瞬间电流，如果传输线是各向同性的，那么只要信号在传输，就始终存在一个电流I，而如果信号的输出电平为V，在信号传输过程中，传输线就会等效成一个电阻，大小为V/I，把这个等效的电阻称为传输线的特性阻抗Z。
6. 屏蔽罩 EMI shielding

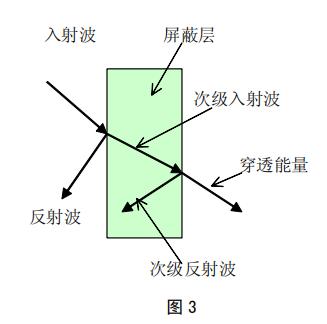

屏蔽罩是无线设备中普遍采用的屏蔽措施。其工作原理如下：当在电磁发射源和需要保护的电路之间插入一高导电性金属时，该金属会反射和吸收部分辐射电场，反射与吸收的量取决于多种不同的因素，这些因素包括辐射的频率，波长，金属本身的导电率和渗透性，以及该金属与发射源的距离。屏蔽的具体过程如下图 3 所示：
